水道工事において、施工図は現場作業の「設計図」であり、工事品質を左右する重要な資料です。

しかし実際には、

手書き図面の修正に時間がかかる

現場変更のたびに書き直しが必要

図面の読み違いで施工ミスが発生する

図面管理が属人化している

といった悩みを抱えている会社も少なくありません。

こうした課題を解決する方法として、近年注目されているのがCADによる施工図作成です。

従来の手書き施工図では、配管ルート変更や機器位置の修正が発生するたびに、最初から描き直す必要があります。

また、図面の精度は担当者の経験に左右されやすく、引き継ぎや共有が難しいという問題もあります。

特に近年は、建物構造が複雑化し、電気・ガス・空調など他設備との干渉確認が重要になっています。

このような環境では、手書き図面だけで正確な施工計画を立てることが難しくなっています。

CADは「図面を描く道具」ではなく、業務を支える基盤ツールです。

施工図・見積・資料作成をデータで一元管理することで、業務の属人化を防ぎ、会社全体のレベルアップが可能になります。

特に、

人手不足に悩んでいる

図面作成に時間がかかっている

若手教育に苦労している

といった会社ほど、CAD導入の効果は大きくなります。

「CADが便利なのは分かるが、自社で使いこなせるか不安」
「今の業務がどれだけ効率化できるのか知りたい」

そう感じている方も多いのではないでしょうか。

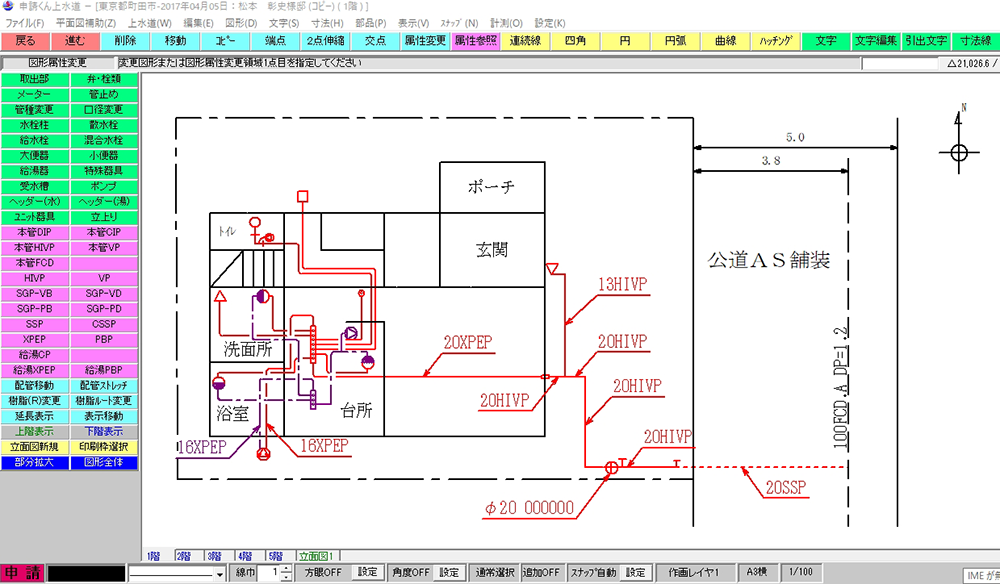

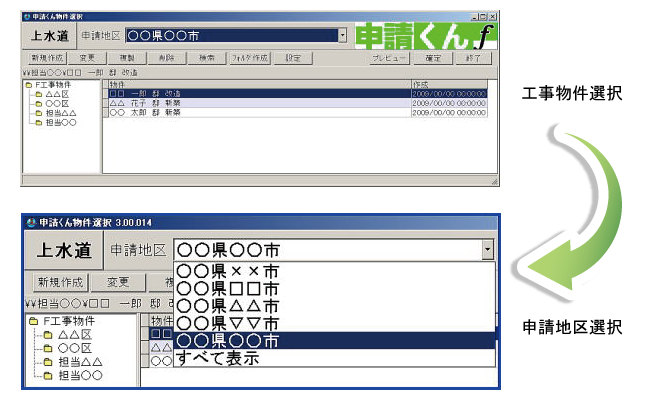

当社では、水道工事・電気工事・ガス工事向けに特化したCADソフトの資料をご用意しています。

実際の施工図サンプルや活用事例を通して、導入後の業務イメージを具体的にご確認いただけます。
