水道申請における申請図・竣工図とは？
違いと使い分けをわかりやすく解説！

はじめに

「申請図と竣工図、何が違うの？」
「申請後の修正ってどこまで必要？」



水道工事の申請を行う際に、こうした質問をよく耳にします。



申請図も竣工図も“図面”であることに変わりはありませんが、
目的・内容・提出タイミングがまったく異なります。
この違いを理解していないと、再提出・検査不合格・トラブルにつながることも。



この記事では、「申請図」と「竣工図」の違いを現場目線で整理しながら、
実務で役立つ作成ポイントや効率化のコツを紹介します。

申請図とは？

▶ 定義

申請図（しんせいず）とは、工事を始める前に、
各市町村の水道局に工事内容を事前に承認してもらうための図面です。

▶ 主な目的

☑設計内容が法令・基準に適合しているかの確認



☑使用する管種・材質・径・配管ルートの妥当性チェック



☑施工方法や位置の明示（安全・衛生・保守性の観点）

▶ 申請図に含まれる主な要素

計画段階の

・平面図、立面図（給排水経路や配管ルート）

・縦断図（排水勾配）

・材料表（管径・材質の記載）

・水理計算書（必要な場合）

つまり申請図は、「これからこういう工事を行います」という設計提案書のようなものです。
この段階で不備があると、工事に着手できません。

竣工図とは？

▶ 定義

竣工図（しゅんこうず）とは、工事が完了したあと、
実際に現場で施工した状態を反映した完成記録図です。

▶ 主な目的

☑施工内容の記録（どこに・どんな材料を使ったか）



☑保守・点検・改修工事の基礎資料



☑役所・発注者への納品書類として提出

▶ 竣工図に含まれる主な要素

工事後の

・平面図、立面図（給排水経路や配管ルート）

・縦断図（排水勾配）

・材料表（実際に使用した管径・材質の記載）

・水理計算書（必要な場合）

つまり竣工図は、「現場の最終形を正確に記録するための図面」。
設計時と異なる点がある場合は、必ず修正して反映する必要があります。

申請図と竣工図の違いを比較







　申請図





　竣工図





　作成タイミング





　工事前





　工事後





　目的





　計画・承認用





　完成記録・納品用





　内容





　計画配管・設計案





　実際の施工結果





　修正の有無





　承認後は基本固定





　現場変更に応じて修正





現場では「申請図をそのまま竣工図に使う」ケースも多いですが、それは本来NG。
設計変更や管種変更があった場合、竣工図を正確に更新して提出しなければなりません。

お問い合わせはこちら
お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

よくあるミスと注意点

  • PICK

    01

    申請図と竣工図の区別が曖昧

    → 申請図のまま提出して検査で差し戻されるケースが多発。
    　現場変更を反映した竣工図を必ず作成しましょう。

  • PICK

    02

    記号・線種が各市町村のルールに準じていない

    → 市町村や水道局ごとに独自ルールがあるため、調書をしっかりと確認しましょう。

  • PICK

    03

    修正を手描きで対応

    → 見づらいといった理由から担当者によっては手描きの修正を受け付けていないところもあるので、注意が必要です。

専用CADを使えば

「申請図・竣工図」の作成が10倍速くなる
  • 1. 各市町村別の記号や書類を標準搭載
  • 2. 立面図・縦断図が自動作成
  • 3. 申請図をコピーできるから竣工時の修正もスムーズ
  • 4. 図面の材料をそのまま拾い出して材料表が完成
  • 5. 文字転送機能で複数書類も同時作成
申請くんｆが選ばれる

３つの理由

  • REASON
    01

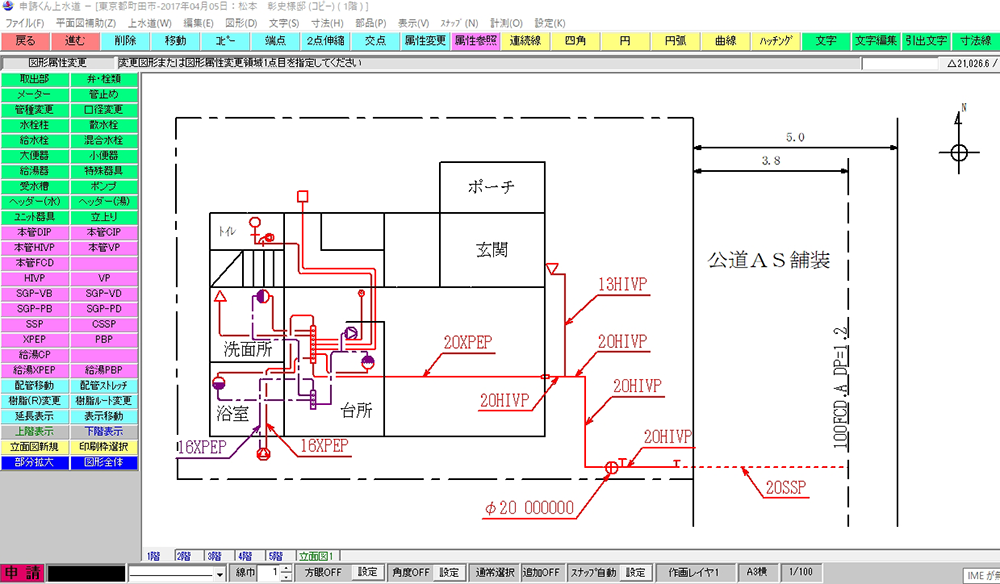

    給水配管図も自動で

    市町村毎の線の色やマークは設定済

    「申請くんｆ」は自動で配管ルートや立面図、縦断図などを作成する機能がございます。

    そのため今までCADを触った事がない方、パソコンが苦手な方でも簡単に図面が描ける様なソフトになっています。



    a_p3_1
  • REASON
    02

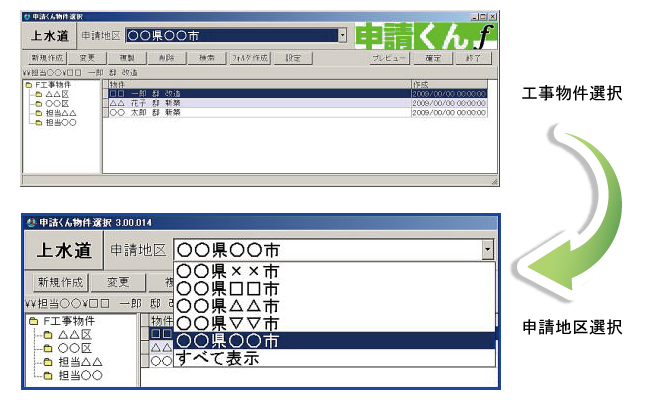

    申請業務が初めてでも安心

    誰でも早く簡単に

    申請地区を選択するだけで、各市町村の指針にそった図面や書類が作成できます。

    その他にも担当者別、年度別、請負会社別など、物件を分けて作成できる為、物件管理が簡単という特徴もあります。

    suido3b
  • REASON
    03

    安心のサポート体制

    電話・遠隔サポートがございます

    導入後は安心してソフトをお使いいただけるよう、遠隔での導入講習を行っています。その他にも、使っていく中でわからない点やお困りごとが出てきましたら、電話・遠隔サポートでしっかりとフォローいたします。

    また、お電話での遠隔サポートは営業時間内であれば何度でもご利用いただくことができるため、お困りごとがあればすぐに対応いたします。

    caa074b56be8959697cb5eac71b0a890_s

まとめ

「申請図」と「竣工図」は似て非なるもの。
どちらも工事の品質・信頼性を支える重要な図面です。



✔ 覚えておきたいポイント

・申請図＝工事前の設計・承認用

・竣工図＝工事後の記録・納品用

・市町村ルールの違いに注意

・CADで管理すれば修正もスムーズ

図面の精度を上げながら作業時間を減らしたい方は 当社の水道申請用CADソフトをぜひお試しください
