水理計算とは？

基本の考え方と計算式をわかりやすく解説

はじめに

水道設備や給排水設計を行う上で欠かせないのが「水理計算（すいりけいさん）」です。

「図面通りに配管したのに、水圧が足りない」
「上階で水が出にくい」「ポンプの選定を間違えた」

こうしたトラブルの多くは、水理計算を正確に行っていないことが原因です。

とはいえ、「計算式が難しそう」「専門知識が必要そう」と感じる方も多いのではないでしょうか？

この記事では、設備業に携わる方が知っておきたい水理計算の基本を、できるだけシンプルに解説します。
現場で“すぐに使える”考え方や計算例も交えて紹介します。

水理計算とは？

水理計算とは、水の流れ（流量）や圧力損失（抵抗）を数値で求める計算のことです。

配管設計や給水ポンプの選定において、「どの太さの配管で、どの流量・圧力が得られるか」を判断するために使われます。

具体的には

・流量（Q）

・流速（v）

・管径（D）

・圧力損失（hₗ）

・全揚程（H）

といった要素を組み合わせて、給水・給湯・排水設備の性能を計算します。

なぜ重要なのか？

水理計算を正確に行うことで、以下のようなメリットがあります。

・水圧不足や逆流などの施工トラブルを防ぐ

・過剰設計を避け、材料費を削減

・見積精度を高め、利益率を安定化

つまり、水理計算は「品質・コスト・利益」を守るための基礎技術なのです。

水理計算の基本要素

STEP
01

流量（Q）

水の“量”を示す数値。
一般的には以下の式で表されます。

【Q = v × A】

Q：流量（m³/s）　v：流速（m/s）　A：管の断面積（m²）
STEP
02

流速（v）

配管内を水が流れる速さのこと。
水理計算では、配管内の流速を一定範囲内（例：1〜2m/s）に保つことが推奨されています。
速すぎると騒音や水撃作用（ウォーターハンマー）の原因となり、遅すぎると滞留や不衛生の原因になります。
STEP
03

摩擦損失（圧力損失）

水が配管を通る際、内壁との摩擦によって圧力が下がります。これを**損失水頭（hₗ）**といいます。
主に以下の式（ダルシー・ワイスバッハ式）で求められます。

【hₗ = f × (L/D) × (v² / 2g)】

f：摩擦係数　L：配管の長さ（m）　D：管の内径（m）　g：重力加速度（9.8m/s²）

この損失を正確に把握しておくことで、ポンプや加圧装置の選定を適切に行えます。

現場で使える「よくある計算例」

例①：配管径から流速を求める

ある給水管の直径が25mm、流量が0.0006m³/s（＝36L/min）の場合、流速は以下のように求められます。

A = π × (0.025²) / 4 = 0.00049m²
v = Q / A = 0.0006 / 0.00049 ≒ 1.22m/s

→ 流速1.22m/sなので、一般的な設計基準（1〜2m/s）内に収まります。

例②：摩擦損失を簡易的に求める

配管長さ20m、管径25mm、流速1.2m/sの場合の損失水頭を求めてみましょう。
摩擦係数（Darcy係数）を f＝0.03 とすると、次の式で計算できます。

hₗ = f × (L/D) × (v² / 2g)
＝ 0.03 × (20/0.025) × (1.2² / (2×9.8))
＝ 約1.76m

さらに、エルボなどの局部損失（ΣK＝3.6を仮定）も加味すると、

h_minor = ΣK × v²/(2g) ≒ 0.26m

したがって、総損失はおよそ2.0mとなります。
配管が長くなるほど、また曲がりや分岐が増えるほどこの損失は大きくなるため、
設計段階でしっかり把握しておくことが重要です。

お問い合わせはこちら

お気軽にお電話でご連絡ください

052-459-5505 052-459-5505

8:00~21:00

計算の“手間”がトラブルの原因に

このように、水理計算は理論上はシンプルでも、実際の現場では非常に手間がかかります。

・現場ごとに配管径・長さ・曲がり数が異なる

・部材を追加するたびに再計算が必要

・手計算やExcelでは転記ミスが起こる

その結果、設計・見積段階での誤差が現場コストに直結してしまうのです。

専用ソフトで劇的に効率化

水理計算を自動で行えるCAD ソフトがあるのをご存じですか？

水理計算ができる水道設備向け専用CADでは――

・図面上で配管を描くだけで自動で流量・圧力損失を計算

・部材変更時もリアルタイムで再計算

・結果をそのまま見積書に反映

といった“設計と積算の一体化”が可能です。

これにより、手作業で2時間以上かかっていた水理計算が数分で完了。
設計精度が上がるだけでなく、見積り精度も安定します。

➡【水理計算書を自動作成】

申請くんｆが選ばれる

３つの理由

REASON

01

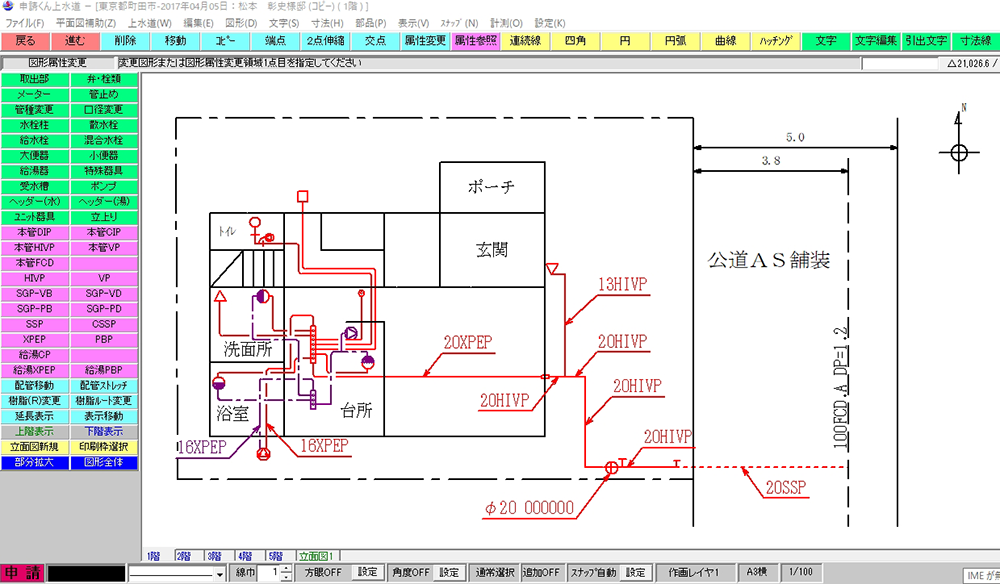

給水配管図も自動で

市町村毎の線の色やマークは設定済

「申請くんｆ」は自動で配管ルートや立面図、縦断図などを作成する機能がございます。

そのため今までCADを触った事がない方、パソコンが苦手な方でも簡単に図面が描ける様なソフトになっています。
REASON

02

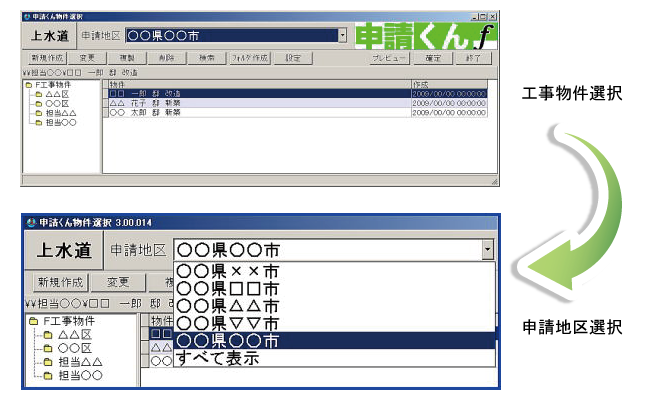

申請業務が初めてでも安心

誰でも早く簡単に

申請地区を選択するだけで、各市町村の指針にそった図面や書類が作成できます。

その他にも担当者別、年度別、請負会社別など、物件を分けて作成できる為、物件管理が簡単という特徴もあります。
REASON

03

安心のサポート体制

電話・遠隔サポートがございます

導入後は安心してソフトをお使いいただけるよう、遠隔での導入講習を行っています。その他にも、使っていく中でわからない点やお困りごとが出てきましたら、電話・遠隔サポートでしっかりとフォローいたします。

また、お電話での遠隔サポートは営業時間内であれば何度でもご利用いただくことができるため、お困りごとがあればすぐに対応いたします。
