JWWCADとのレイヤ比較
電気CAD・見積【開発者コラムvol.3】
資料請求はこちらから

JWWCADのレイヤ数は「256」、JS楽打CADのレイヤ数は「1024」です。

JS楽打CADのレイヤNoは、「1、2、3、4…1024」とナンバリングされているのに対し、

JWWCADは、「0~9とA~F」までの数字とアルファベットの16個を組合せて

「0-0、0-1、0-2…F-E、F-F」とナンバリングされます。16×16で「256」となります。



※JS楽打CADの257番以降のレイヤは、JWWCAD側ではすべて「0-0」に入ります。



JS楽打CADのレイヤNoが、JWWCAD側ではどのレイヤに該当するのか、

下記の表でご確認いただければと思います。

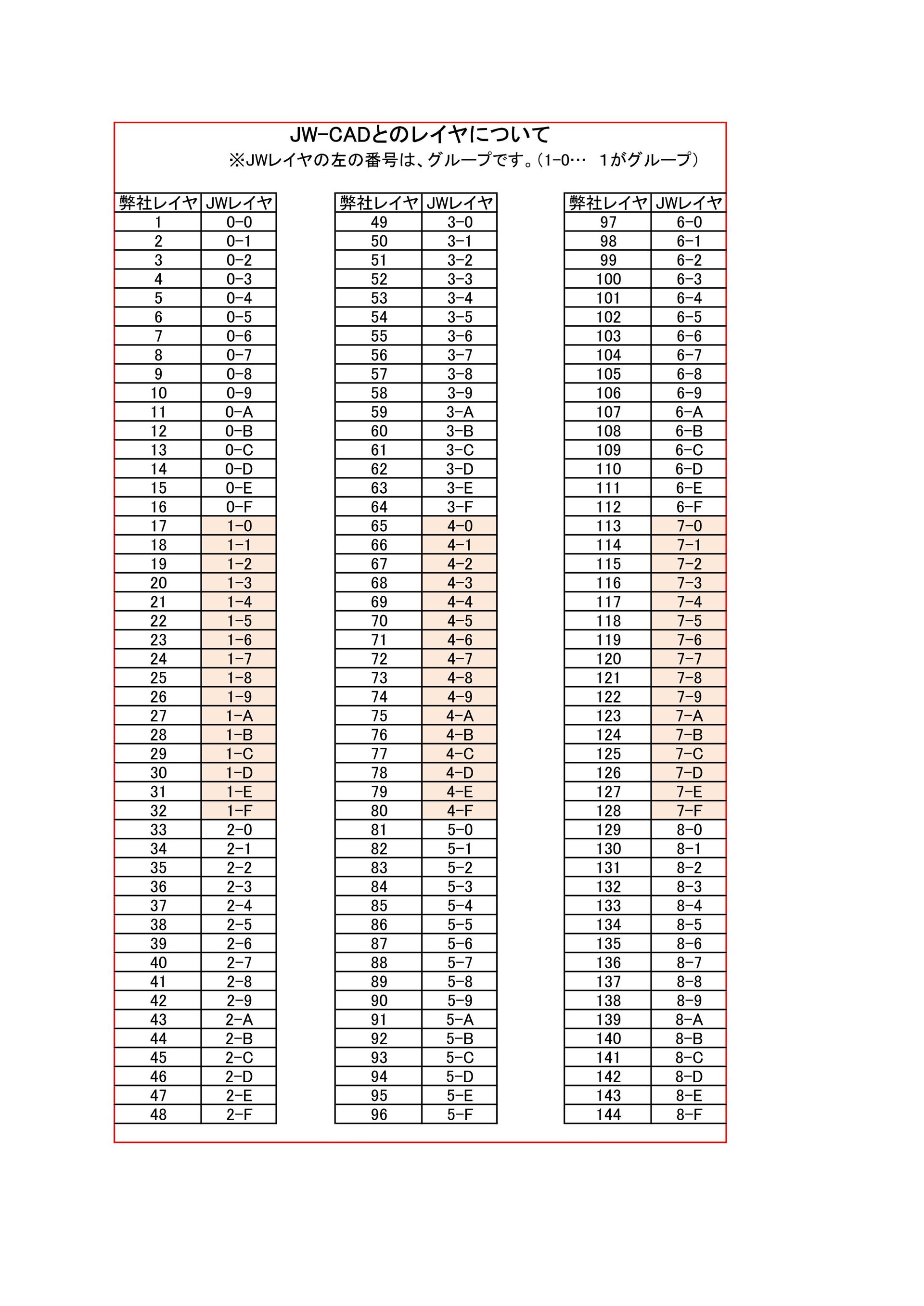

弊社CADとJW-CADのレイヤについて_01

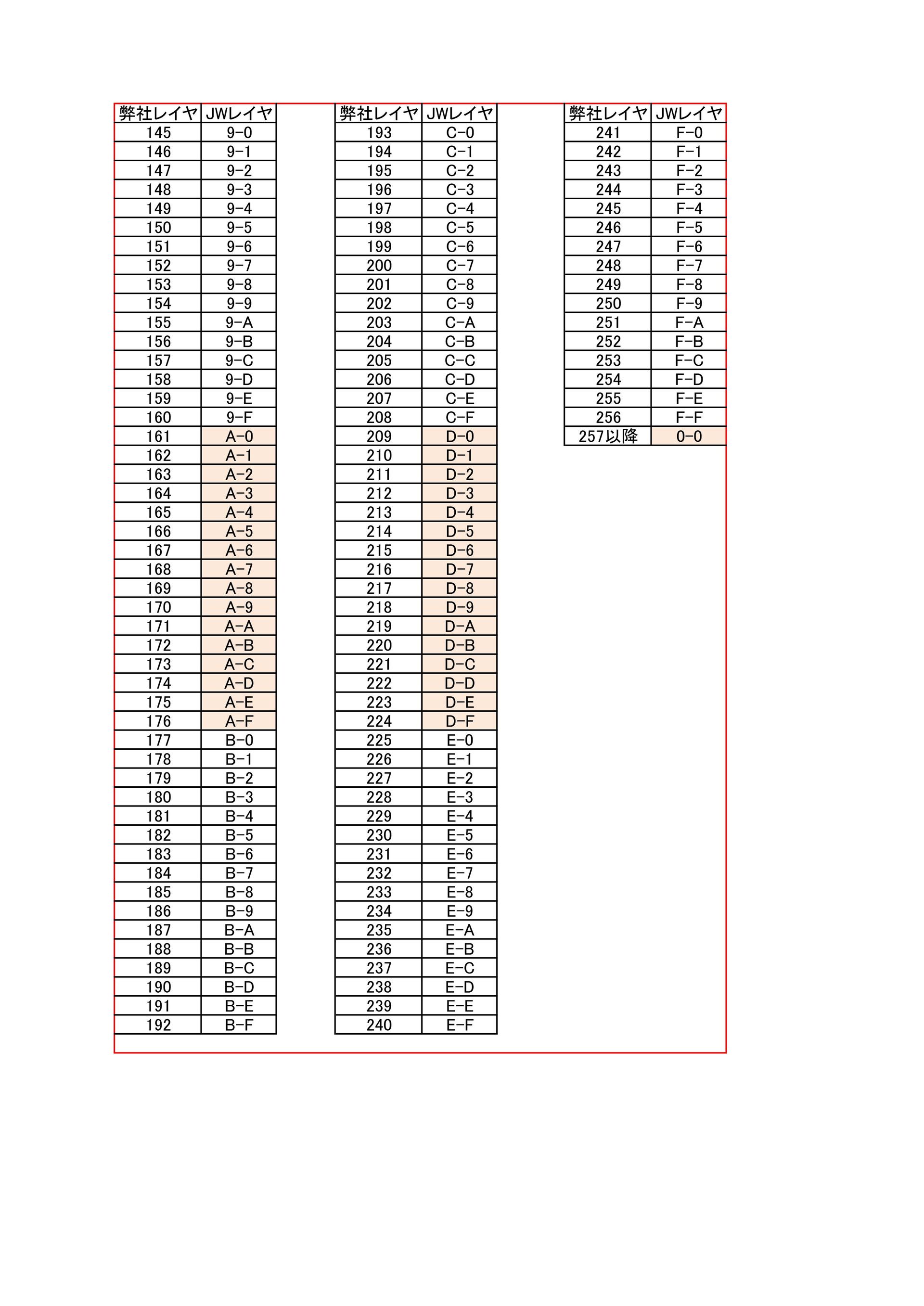

弊社CADとJW-CADのレイヤについて_02
