ガス配管図の“基本とコツ”を徹底解説！ | 設計や図面作成を簡単にCADで行い業務を効率化することができます

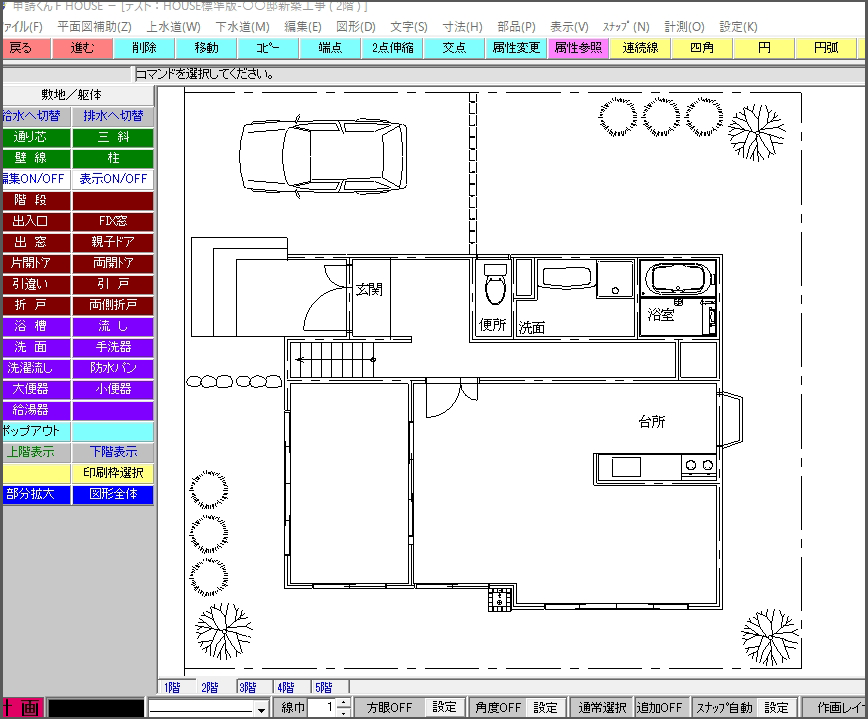

建築会社が作成した図面を取り込み・編集することが可能です。レイヤ構造も引き継ぎ、わかりやすいレイヤ設定画面で簡単に整理できます。

※対応形式／DXF・DWG・JWW・JWC・SXF・SFC・PDF

また、スキャナー読込機能も搭載しており、画像の縮尺合わせや傾き補正もボタン一つで修正が可能！複雑な敷地等も簡単にトレースが出来ます。

登録される配管の色やマーク形状は、お客様のご要望にあわせて打合せを行い、仕様作成を致します。それにより、お客様だけのオリジナルソフトの作成も可能です！

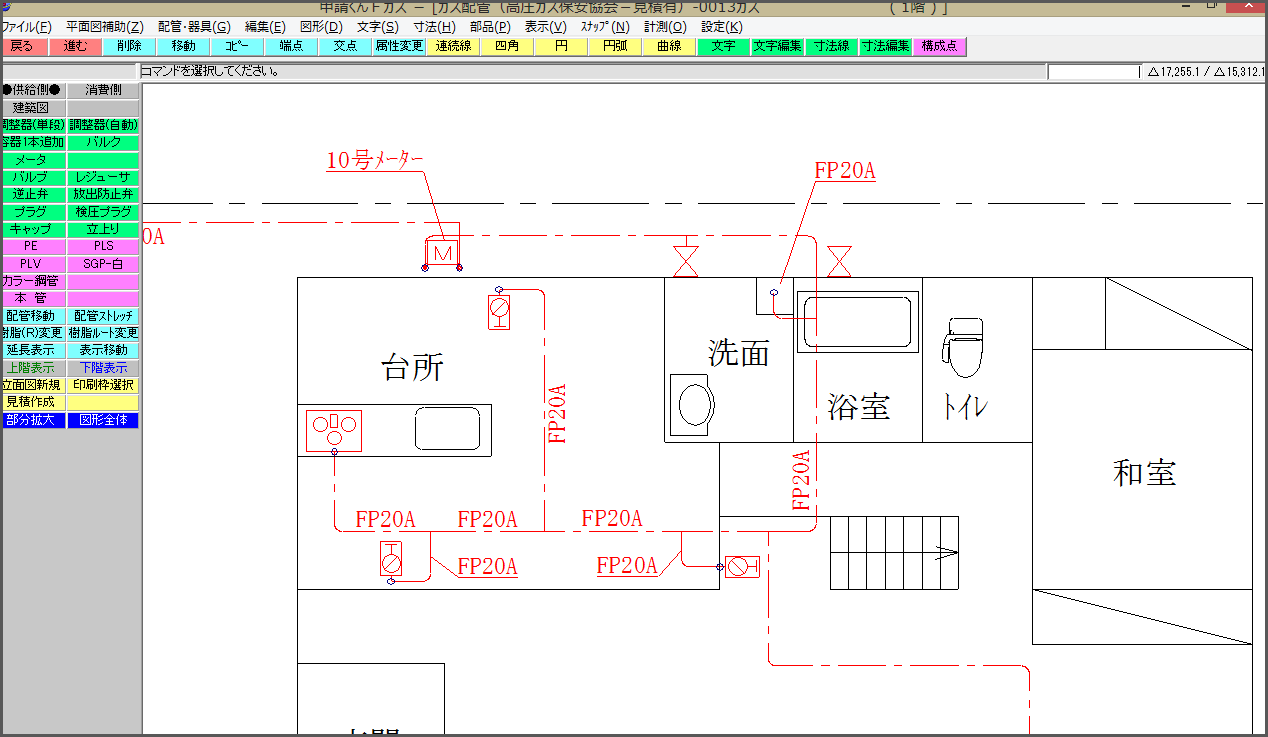

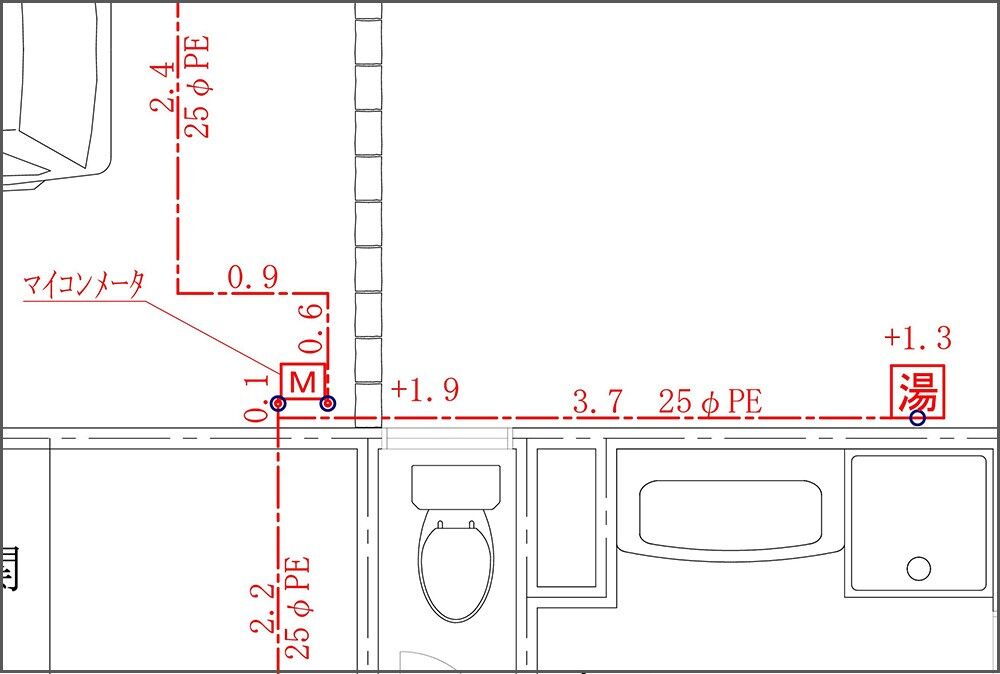

管名称や口径、管延長、桝深はボタン一つで自動で表示されます。込み合った文字の間引き表示も可能！また、配管の交差箇所は自動で陰線処理を行います。
※ご要望にあわせてカスタマイズが可能です。

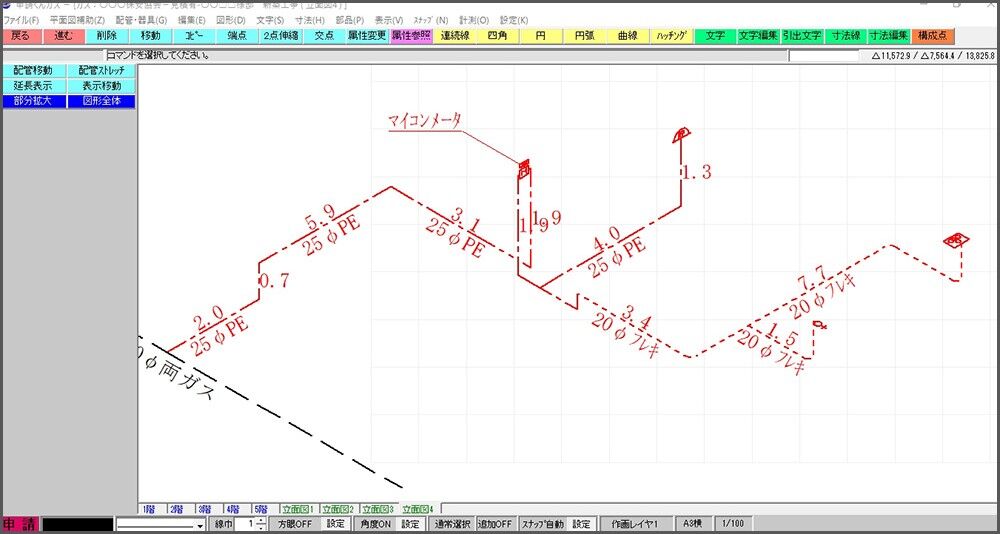

各市町村に合わせた表記文字・角度・器具で自動作成。従来の編集が大変だった立面図から劇的に進化しており、各種お助け機能満載で作業時間が大幅に短縮できます。

また、多種多様な立面図や、配管の伸縮にも対応。

配管やヘッダーサイズを伸縮すると関連する器具や分岐配管、さらには文字まで一緒に移動するのでラクラク調整！手前か奥かの自動認識があるので配管隠線位置もリアルタイムで処理されます。

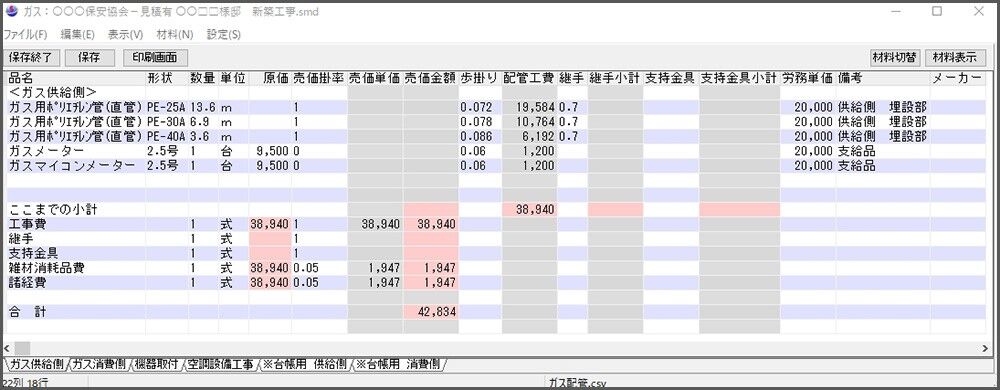

会社毎の使用材料をボタン１つで簡単集計！施工延長や埋設深、口径、エルボチーズ角度にいたるまで、こだわりの材料集計が可能です。

材料の追加や編集作業も簡単に行えます。集計された材料は、各ガス会社様や御社の仕様書に自動的に入力されます。
※ご要望によりカスタムも行います。

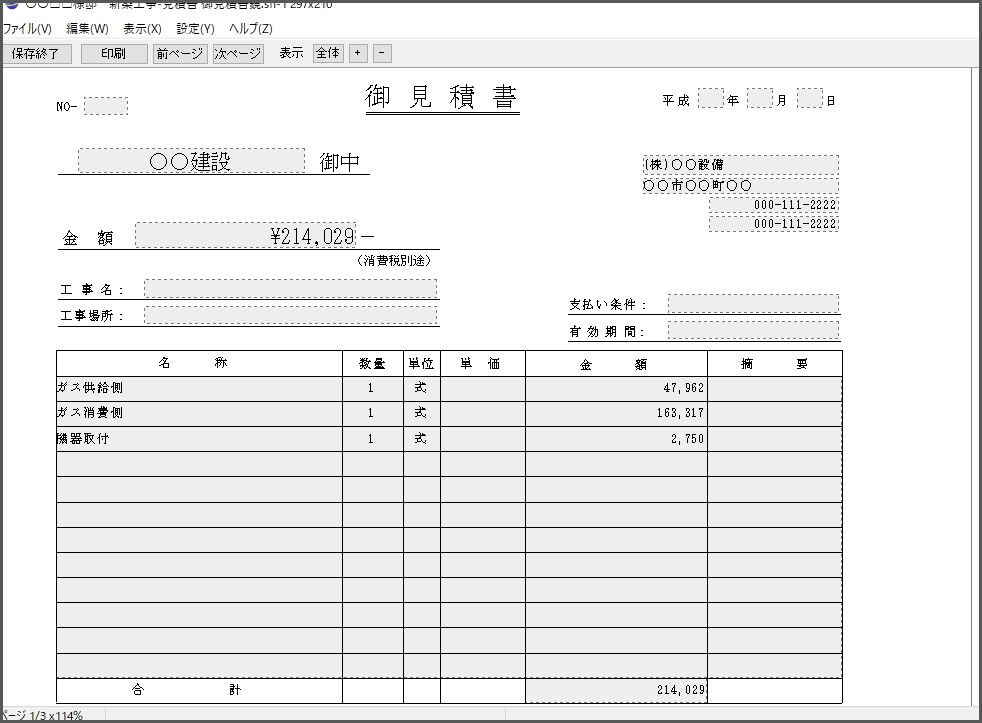

先ほど拾い出しをしたデータを、ボタン一つで各種御見積書へ自動入力が可能です。単価の変更や行の入替、挿入なども簡単に行えます。

また、各ガス会社様仕様の見積書や各種書類もご用意いたします。

ガス会社ごとに必要な書類が登録されているので、あとは選んで印刷するだけ！作成した図面は、縮尺を変えながら自由にレイアウトすることが可能です。
※ご要望にあわせてカスタマイズが可能です。
