ライティングレールについて

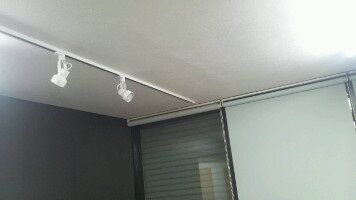

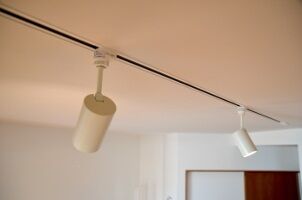

ライティングレールは、複数の照明器具をレール上の好きな場所に取付る事が出来る照明用の部材です。
ライティングダクト・ショップライン等呼び方は様々です。
CADに登録されているシンボルについて

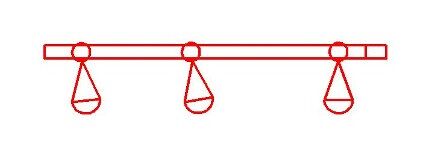

「電灯照明」コマンド内に、「配線ダクトシステム1m」「配線ダクトシステム2m」「配線ダクトシステム3m」が登録されています。下記のように照明器具の配置を重ねて作画します。
「配線ダクト（ライティングレール）」
大きな規模のライティングレールについて

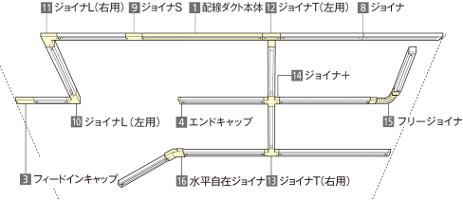

ライティングレールは、1m・2ｍ・3mの配管ダクトを切断したり、接続して様々な形で建物内に施工する事が出来ます。
※このような場合、弊社のCADでは「ケーブルラック」のコマンドを応用して作画する事になります。
「直付け」歩掛：0.100／ｍあたり
「吊下げ」歩掛：0.120／ｍあたり
「埋込み」歩掛：0.140／ｍあたり
「スポットベース」歩掛：0.050

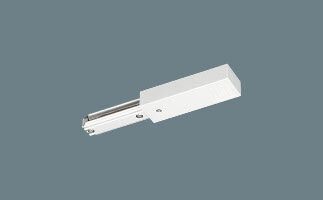

「フィードインキャップ」歩掛：0.050

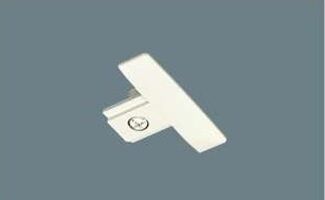

「エンドキャップ」歩掛：0.010
「ジョイナ」歩掛：0.040
「ジョイナS（ストレート） 」歩掛：0.040
「水平自在ジョイナ」歩掛：0.040
「フリージョイナ」歩掛：0.040
「ジョイナL（エル）」歩掛：0.040
「ジョイナT（ティ）」歩掛：0.040
「ジョイナ+（クロス）」歩掛：0.048
「垂直ジョイナL（エル）」歩掛：0.040
「フィードインキャップ（埋込用）」歩掛：0.050
「エンドキャップ（埋込用）」歩掛：0.010
ここまで
