スケとは、スクエアを省略した言葉です。
電線ケーブル（導体）の断面積のことを指します。
断面積の求め方は
断面積=半径×半径×円周率=(直径/2)²×n
です。
電気工事で使われる「スケ」とは？
Special
「スケ」とは？
「スケ」の使い方
1mm²=1平方mm=1スクエアmm=1スケmmとなり、
この1スケmmを略して、1スケ、2スケ、、と言います。
つまり、電線ケーブルに1mm²と記載があった場合に、１スケと呼ばれることになります。
Check!
電線の種類
Point
1
1
単線
単線とは、電線を撚っておらず一本の線で成り立っています。
単線からスケ（断面積）を求める場合は、先ほど説明した公式『（直径/2)2×n』で簡単に求められます。
Point
2
2
撚り線
撚り線とは、複数の細い電線を撚って、一本の太い線にしたものとなります。
たとえば、ケーブルに400/0.1φと記載がある場合、0.1φは1本のケーブルの直径を表します。
つまり直径0.1mmの線が400本になるので、
断面積=(0.1/2)²×ｎ×400=3.14mm²=約3スケ
と計算ができます。
スケと
AWG
AWGとは？
スケは電線ケーブルの断面積を指す言葉だと説明しましたが、スケと使い方が似ている「AWG」と言われる単位があります。
AWGとは、American Wire Gauge（アメリカンワイヤゲージ）を省略した言葉になります。
スケとAWGの関係
スケの数字は小さいほど細くなるのに対し、AWGは数字は大きいほど細くなります。
その中でも、目安となる数字が、
AWG8≒8sqとなります。
全部覚えるのは大変なので、この目安の数字だけは覚えておきましょう！
配線の余長まで拾ってくれるソフトがあります！
JS楽打が選ばれる
３つの理由
-
REASON01
CADが苦手な人にも・得意な人にも
汎用機能と専用機能が充実で使いやすい

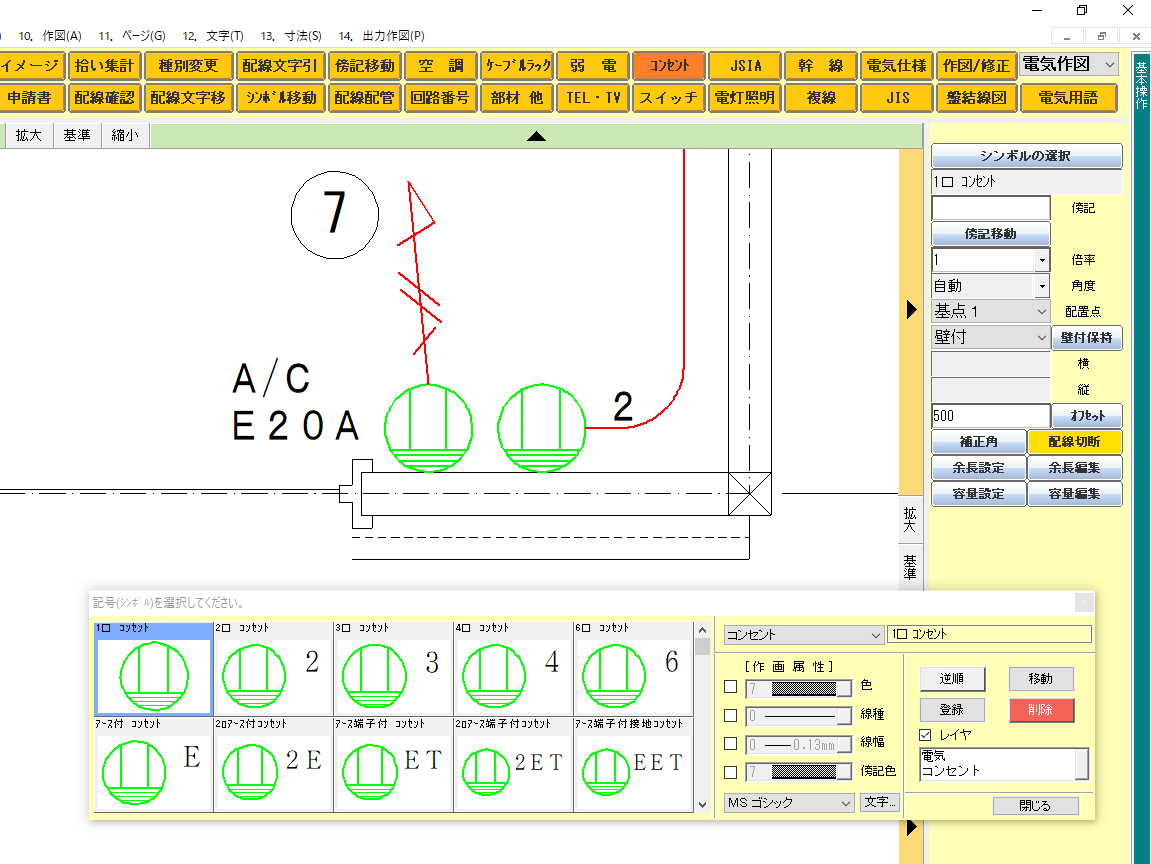

作画はキーボード要らず

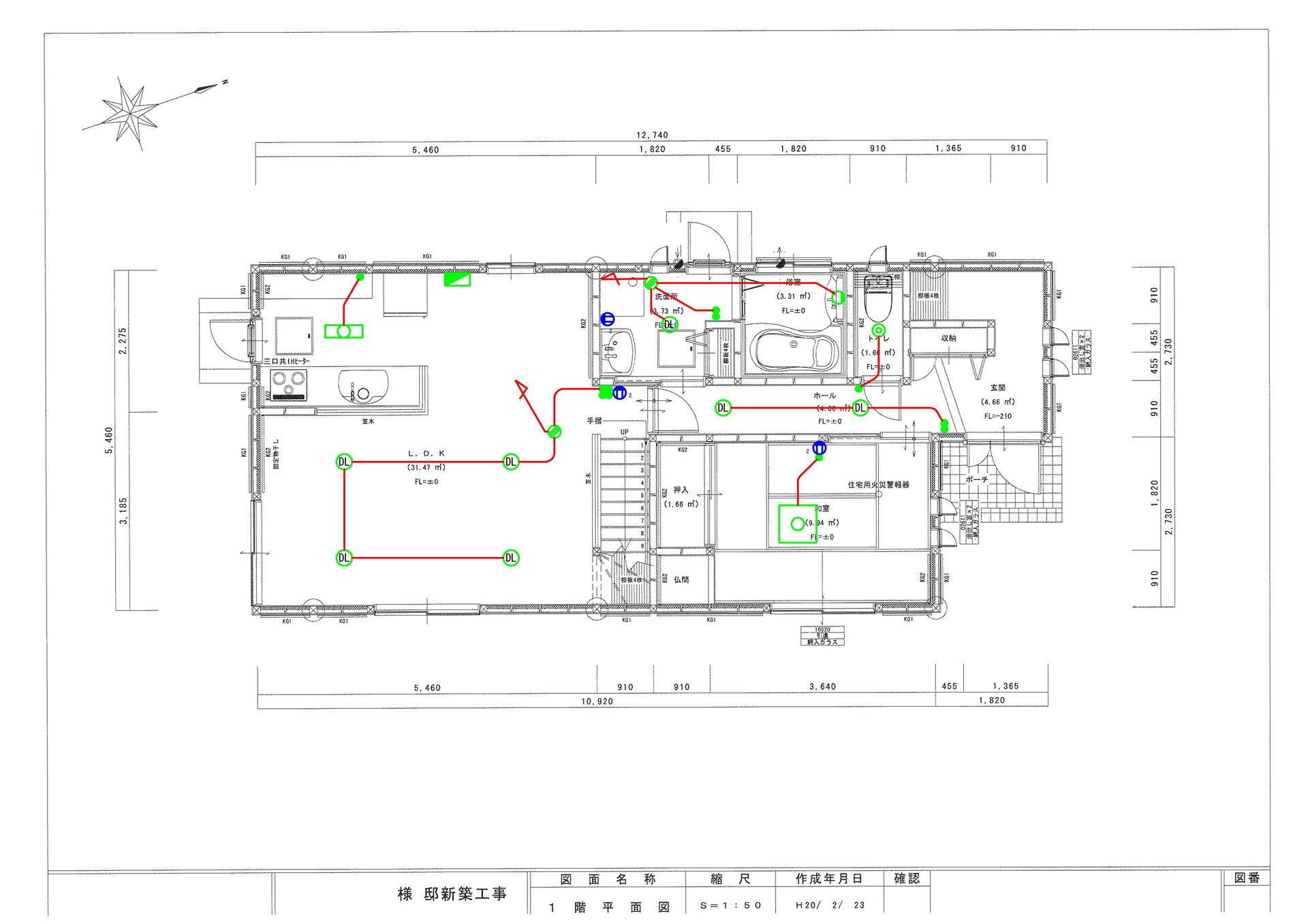

図面を極力マウスのみの操作で描くことができるシステムで、パソコンが苦手な方にも安心してお使いいただけます。
CAD初心者の方にもわかりやすいメニューボタンや操作性を備えた半面、JWに慣れた方にも満足いただける専用機能も充実しており、どなたにとっても使いやすい製品となっています。
-
REASON02
図面と見積りの連動ソフトだからできる

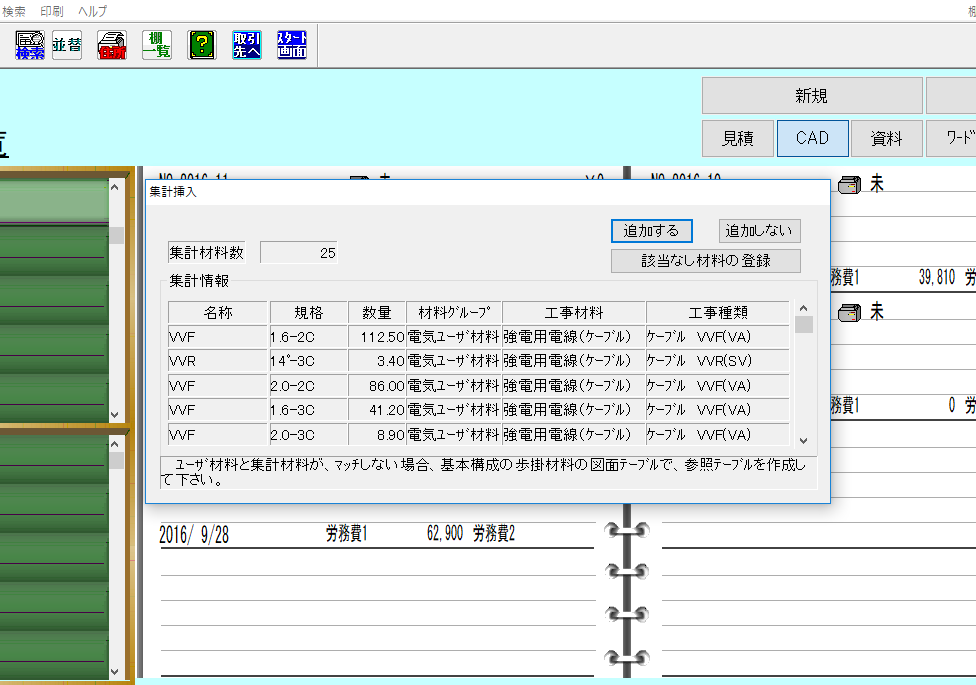

図面からの自動集計で簡単見積り作成
