⊿P = λLρu2 / 2D
（λ：管摩擦係数(-)、 L：配管長さ(m)、 ρ：流体の密度(kg/m3)、 u：流速(m/s)、 D：配管径(m)）
この式で求められるのは直管における圧力損失です。
配管には、曲がる部分や配管径が変わる部分などが存在しますがそれらは別の圧力損失の計算が必要になります。
question
圧力損失って？
配管は上部に比べて、下部は圧力が低下するという傾向があります。この二つ（上部と下部）の差圧のことを圧力損失といいます。
圧力損失は大きければ大きいほど物体が流れにくくなる仕組みです。
流れやすくする工夫として、
断面積→大きくする
配管内面の粗さ→内面の凸凹がなく滑らかなものにする
などを変える必要があります。
Check!
いよいよ本題
圧力損失の計算方法
直管
「申請くんｆガス」はこんなソフトです！
-

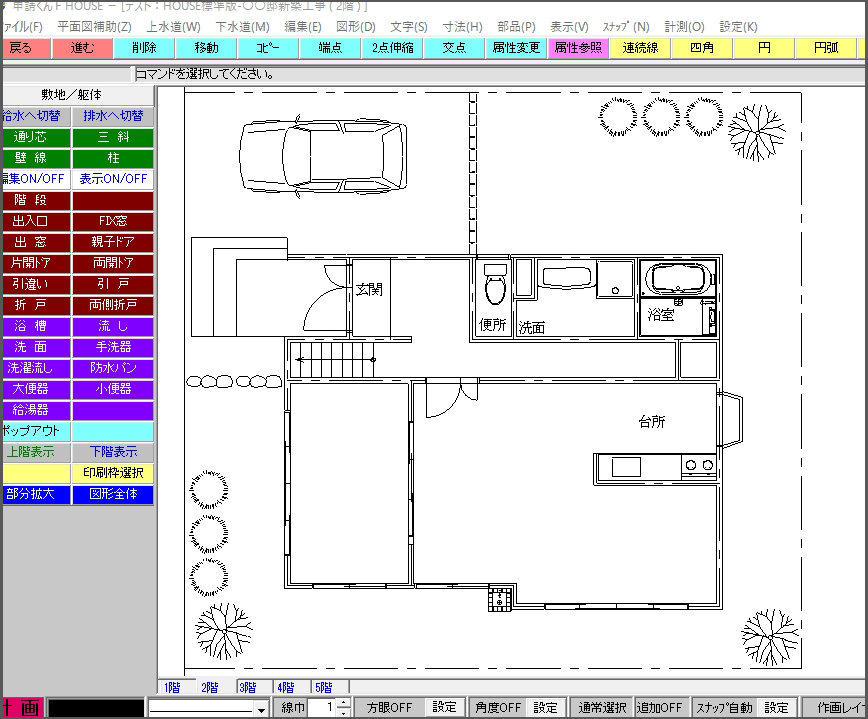

STEP01
各種CADデータが取込み可能！
建築会社が作成した図面を取り込み・編集することが可能です。レイヤ構造も引き継ぎ、わかりやすいレイヤ設定画面で簡単に整理できます。
※対応形式／DXF・DWG・JWW・JWC・SXF・SFC・PDF
また、スキャナー読込機能も搭載しており、画像の縮尺合わせや傾き補正もボタン一つで修正が可能！複雑な敷地等も簡単にトレースが出来ます。
-
STEP02
配管の色やマークを専用にカスタマイズ！
登録される配管の色やマーク形状は、お客様のご要望にあわせて打合せを行い、仕様作成を致します。それにより、お客様だけのオリジナルソフトの作成も可能です！
-

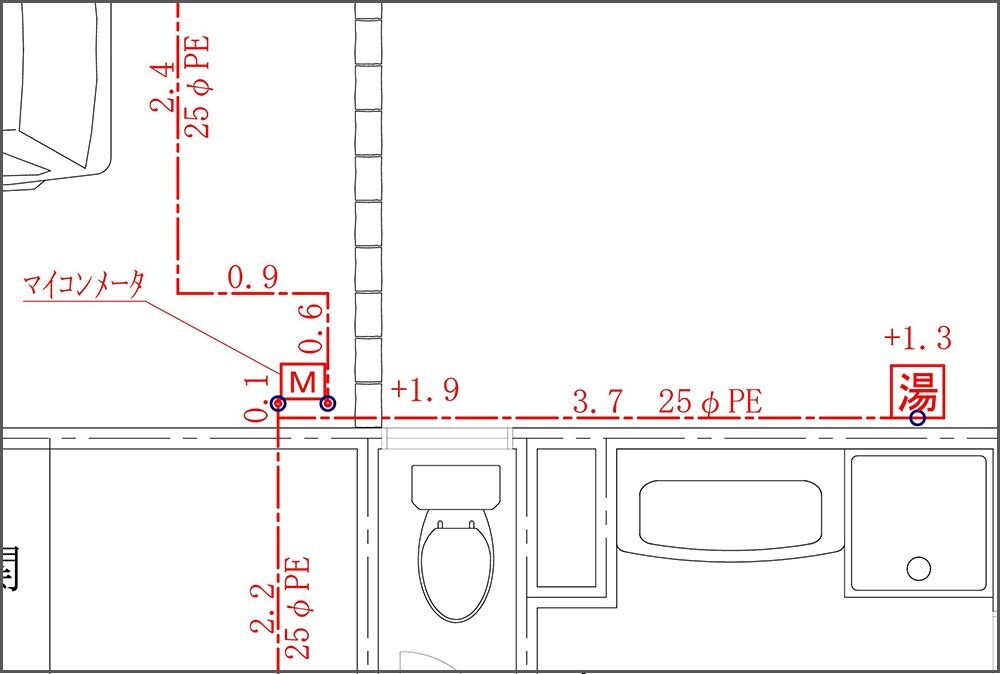

STEP03
ボタン一つでラクラク自動表記！
管名称や口径、管延長、桝深はボタン一つで自動で表示されます。込み合った文字の間引き表示も可能！また、配管の交差箇所は自動で陰線処理を行います。
※ご要望にあわせてカスタマイズが可能です。 -

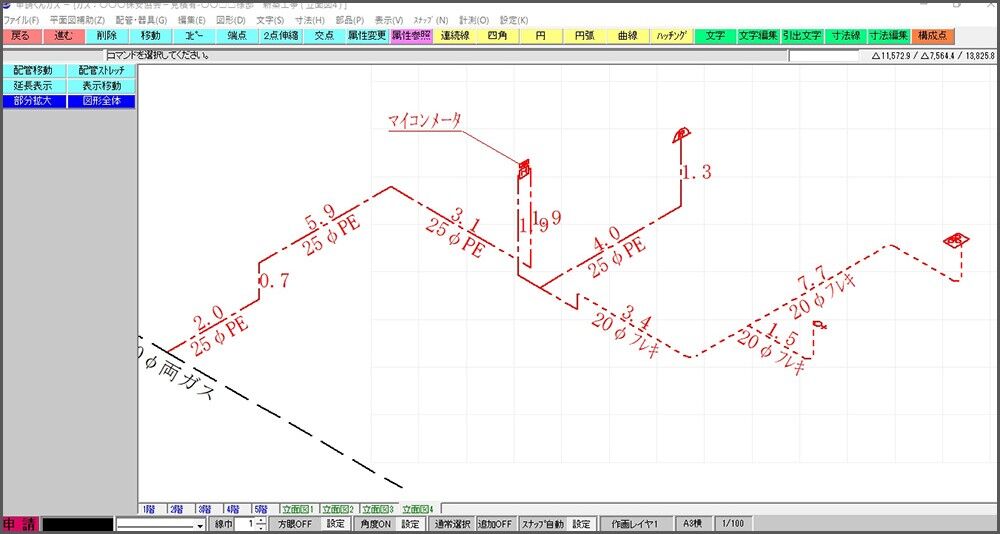

STEP04
平面図を元に立面図を自動作成！
各市町村に合わせた表記文字・角度・器具で自動作成。従来の編集が大変だった立面図から劇的に進化しており、各種お助け機能満載で作業時間が大幅に短縮できます。
また、多種多様な立面図や、配管の伸縮にも対応。
配管やヘッダーサイズを伸縮すると関連する器具や分岐配管、さらには文字まで一緒に移動するのでラクラク調整！手前か奥かの自動認識があるので配管隠線位置もリアルタイムで処理されます。
-
STEP05
材料も自動集計！
会社毎の使用材料をボタン１つで簡単集計！施工延長や埋設深、口径、エルボチーズ角度にいたるまで、こだわりの材料集計が可能です。
材料の追加や編集作業も簡単に行えます。集計された材料は、各ガス会社様や御社の仕様書に自動的に入力されます。
※ご要望によりカスタムも行います。 -

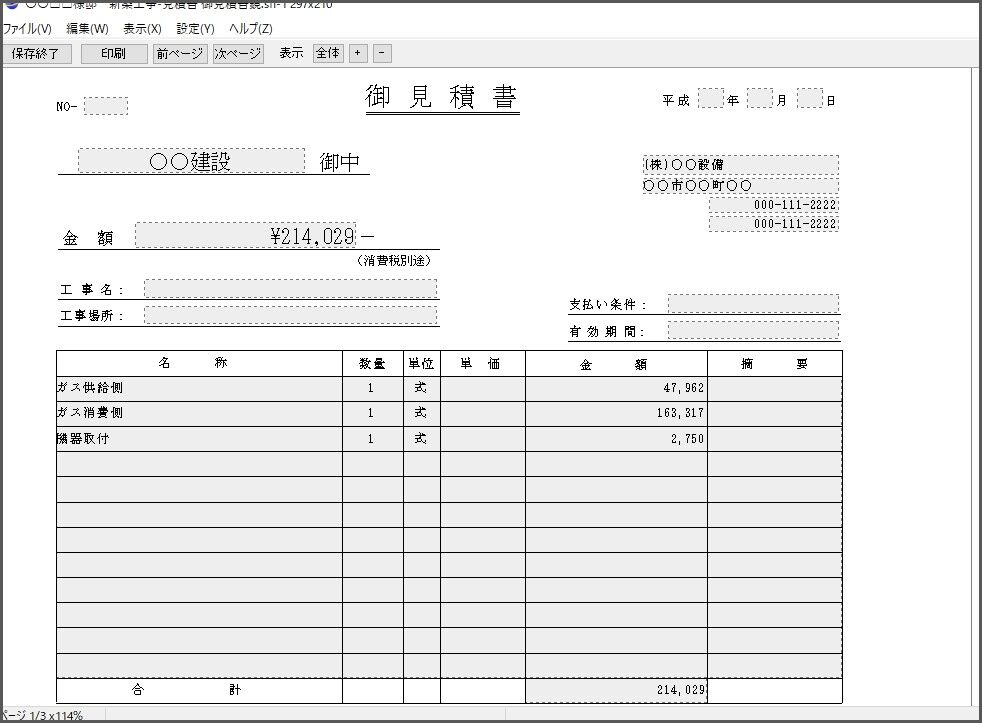

STEP06
図面からの自動集計ですばやく見積書を作成！
