図面とは

建物・機械・土木工事などの構造・工程を細かく示した図のことです。その建築がどのように建てられるのか寸法や素材、加工方法なども考慮しながら作成します。

お問い合わせはこちら
お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

主な図面の 用紙サイズ

  • 1. A0　841× 1189㎜
  • 2. A1　841× 594㎜
  • 3. A2　594× 420㎜
  • 4. A3　420× 297㎜
  • 5. A4　297× 210㎜
お問い合わせはこちら
お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

図面の様式

  • STEP
    01

    輪郭

    図面の枠のこと。この中に収まるように図面を作成します。

    2024-02-15
  • STEP
    02

    表題欄

    工事名、図面名、図面番号（図面を管理する番号）、図面縮尺、作成日付、作成担当者名、設計業務に必要な表示等などを描きます。

    表題に記載する項目は図面によって異なります。

    2024-02-15 (1)
お問い合わせはこちら
お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

線分の種類

  • STEP

    01

    太い実線

    図面で使用する線は種類によって分けられています。

    太い実線は、対象物の見える部分の形状を表すときに使用されます。

  • STEP

    02

    細い実線

    対象物の奥に見える部分の形状や寸法線、記述・記号などを表すときに使用されます。

  • STEP

    03

    破線

    対象物の見えない部分を表すときに使用されます

  • STEP

    04

    細い一点鎖線

    図形の中心線や通り芯を表すときに使用されます。

お問い合わせはこちら
お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

図面を扱う方に役立つソフトがございます

JS楽打が選ばれる

３つの理由

  • REASON
    01

    CADが苦手な人にも・得意な人にも

    汎用機能と専用機能が充実で使いやすい

    作画はキーボード要らず

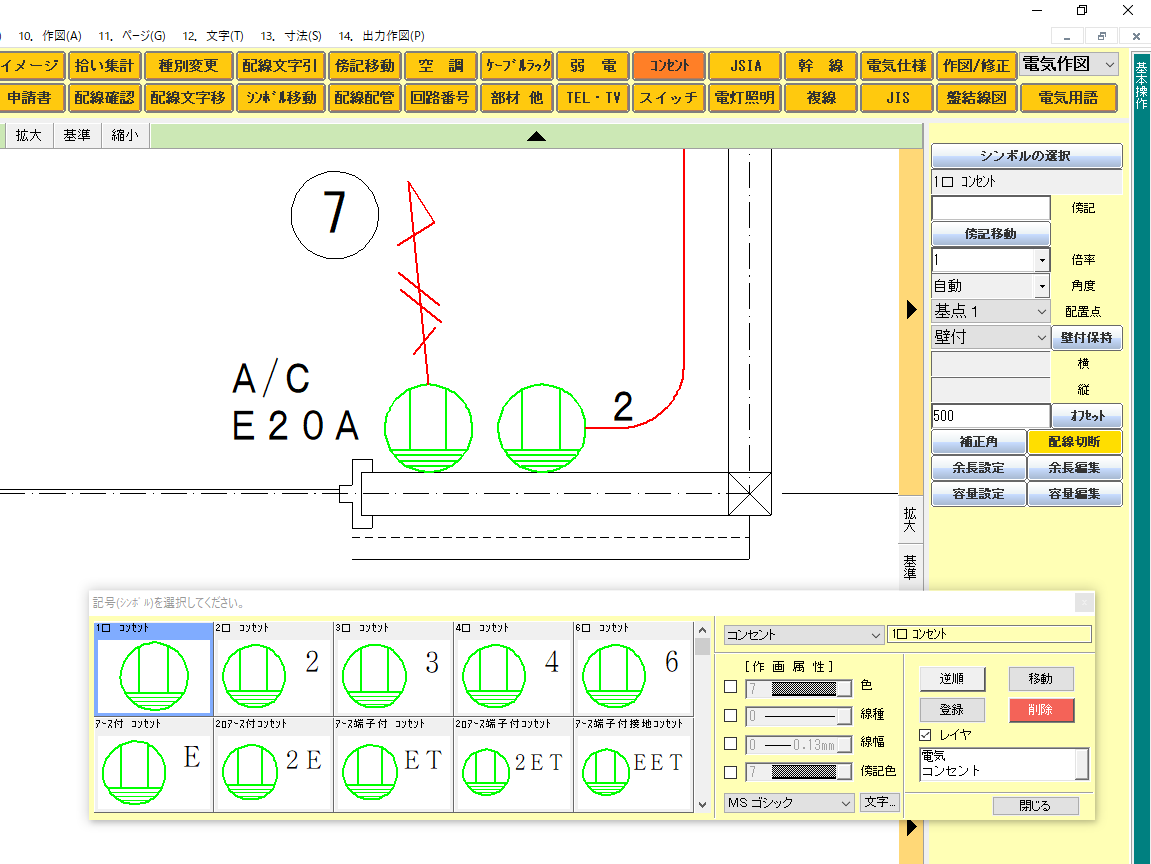

    図面を極力マウスのみの操作で描くことができるシステムで、パソコンが苦手な方にも安心してお使いいただけます。
