はじめに

流量計とは、液体や気体の流量を測定するための機器のことを指します。

測定原理によって多くの種類がありますが、測定する物質や設置場所によって、適した機器を選択することが重要です。



今回は、流量計の種類について詳しく解説していきますので、是非最後までご覧ください。

流量計

流量計とは?

流量計とは、液体や気体、蒸気が流れる流量を測定する機器のことをいいます。



流量計には測定する物質や原理によって様々な種類があります。

測定の目的

不良品の流出防止や、危険の回避するなど、安全を確保する目的があります。

また、コスト削減や品質管理などの目的もあります。

お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

流量計の種類

  • STEP

    01

    容量式流量計

  • STEP

    02

    超音波式流量計

  • STEP

    03

    電磁式流量計

  • STEP

    04

    コリオリ式流量計

  • STEP

    05

    熱式流量計

  • STEP

    06

    カルマン渦式流量計

  • STEP

    07

    羽根車式流量計

  • STEP

    08

    浮き子式流量計

【容積式流量計】

容積式流量計は、内部に設けられる2つの歯車の回転数によって流量を計測します。



電源が必要なく、積算流量を直接測定することができます。流体のエネルギーを動力としているため、少ないエネルギーだけで測定することができます。



【超音波式流量計】

物質を透過して伝播するという超音波の特性を利用した流量計です。



超音波式流量計には、伝播時間差式と、反射波の周波数変化から流速を計測する方式があります。

【電磁式流量計】

電磁式流量計は、電磁誘導による起電力を利用して流量を検出します。



電磁式流量計の内部には、磁界を発生する電磁コイルと、起電力を捉える電極があります。

【コリオリ式流量計】

振動するU字形パイプの中を流体が流れると、2つのパイプの間で逆方向力が作用するという「コリオリの力」を利用した流量計です。



コリオリの力は物体の質量と速度に比例するので、パイプのねじれ量を測ることで質量流量を知ることができます。

お気軽にお電話でご連絡ください
052-459-5505 052-459-5505
8:00~21:00

【熱式流量計】

発熱体から流体が奪う熱の量で流量を測ります。



熱式流量計は、温度差測定法と、消費電量測定法の2種類があります。







【カルマン渦式流量計】

流体が物体を通過するときに規則正しく発生する渦を「カルマン渦列」といい、この渦を圧電素子で検出し流量を測定します。



流体の流速と渦の発生周波数は比例関係にあり、渦の個数を検出することで流量が測定できます。

【羽根車式流量計】

羽根車式流量計は、流体が回す羽根車によって発生するパルス波を電圧信号に変換し、電圧信号から流量を測定します。



タービン式流量計は、構造上2つのタイプに分類でき、水車構造の「接線流羽根車式流量計」と風車構造の「軸流羽根車式流量計」に分けられます。



【浮き子式流量計】

浮子式流量計は、流体によって上下する浮き子の位置で流量を測定する流量計です。



面積流量計に大別され、テーパ管の中にフロートを浮かせる方法が主流です。





ガス図面が簡単に作成できるソフトはこちら!

申請くんfガス」はこんなソフトです!

  • STEP
    01

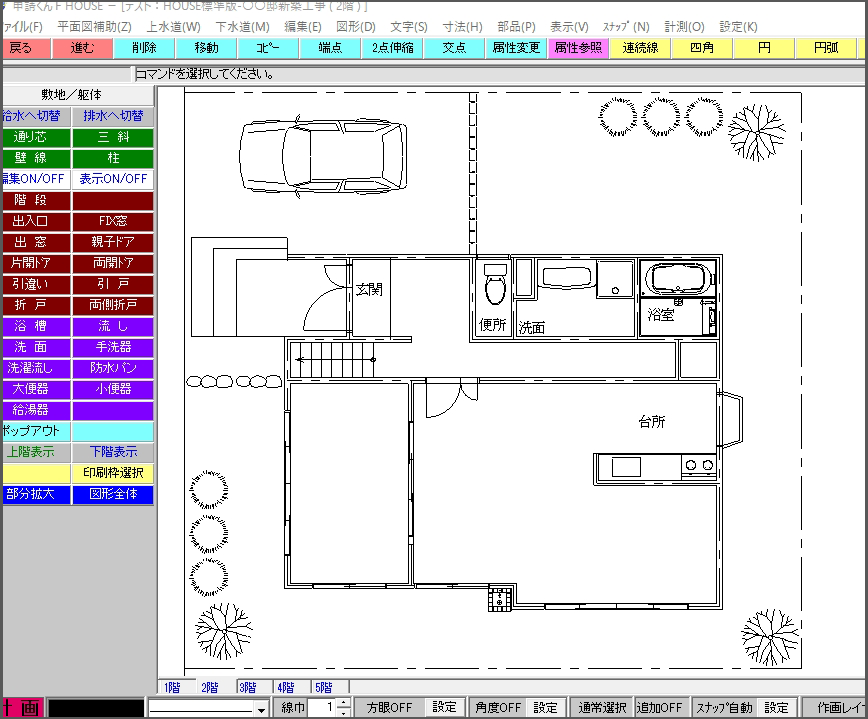

    各種CADデータが取込み可能!

    建築会社が作成した図面を取り込み・編集することが可能です。レイヤ構造も引き継ぎ、わかりやすいレイヤ設定画面で簡単に整理できます。

    ※対応形式/DXF・DWG・JWW・JWC・SXF・SFC・PDF



    また、スキャナー読込機能も搭載しており、画像の縮尺合わせや傾き補正もボタン一つで修正が可能!複雑な敷地等も簡単にトレースが出来ます。

    d_p2_1
  • STEP
    02

    配管の色やマークを専用にカスタマイズ!

    登録される配管の色やマーク形状は、お客様のご要望にあわせて打合せを行い、仕様作成を致します。それにより、お客様だけのオリジナルソフトの作成も可能です!

    001_ガス平面図
  • STEP
    03

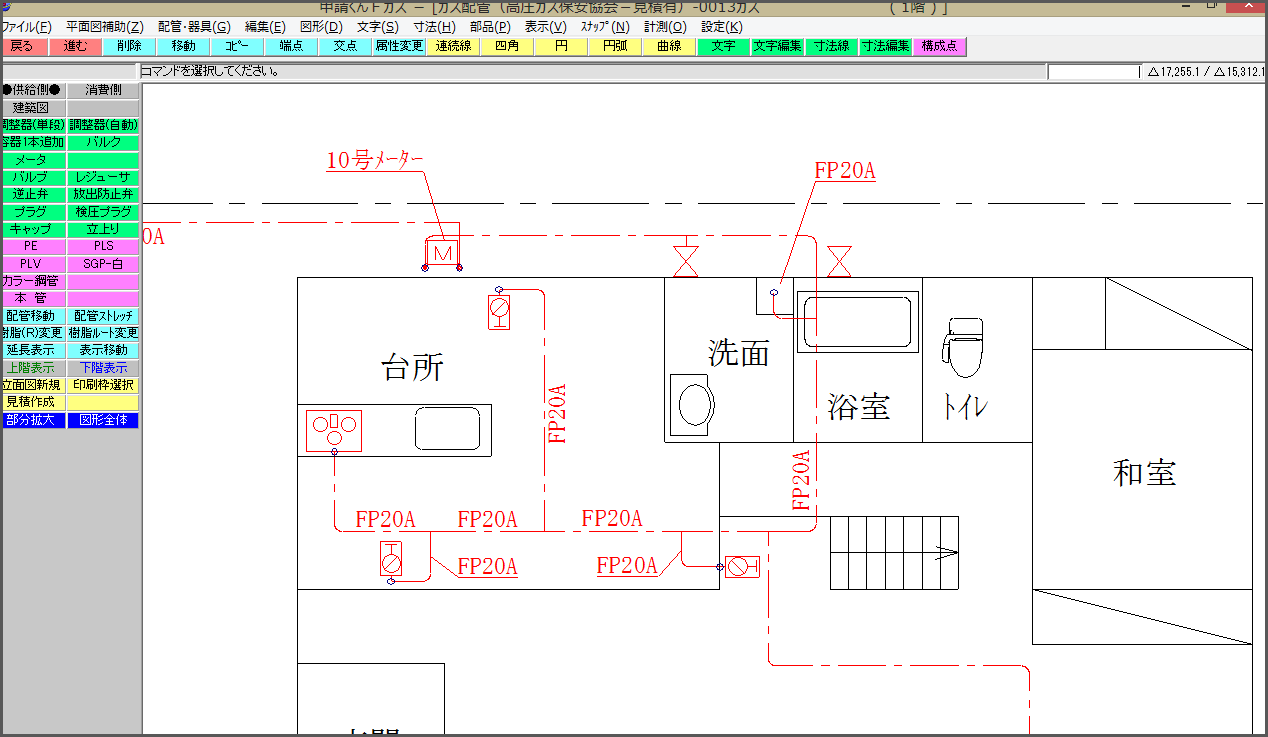

    ボタン一つでラクラク自動表記!

    管名称や口径、管延長、桝深はボタン一つで自動で表示されます。込み合った文字の間引き表示も可能!また、配管の交差箇所は自動で陰線処理を行います。
    ※ご要望にあわせてカスタマイズが可能です。

    e_p4_1
  • STEP
    04

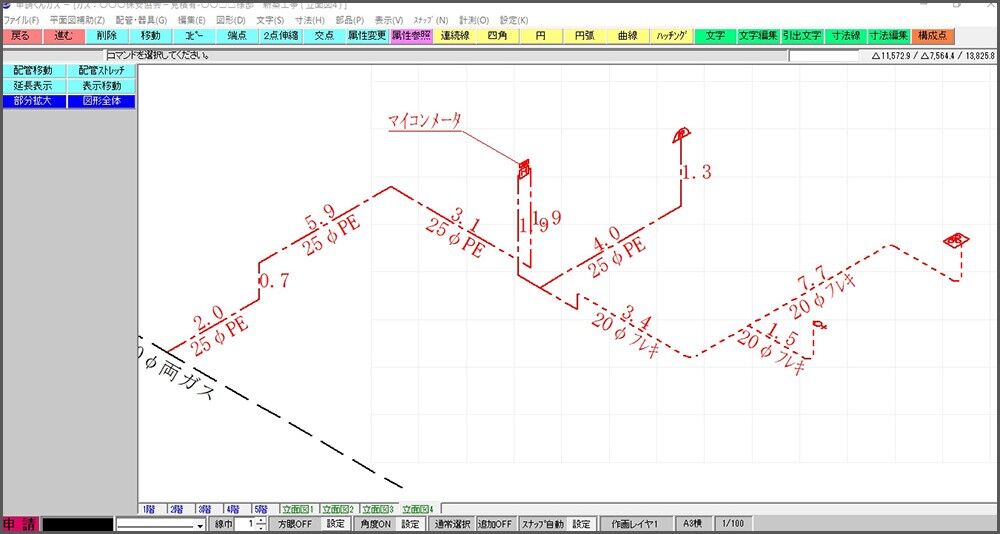

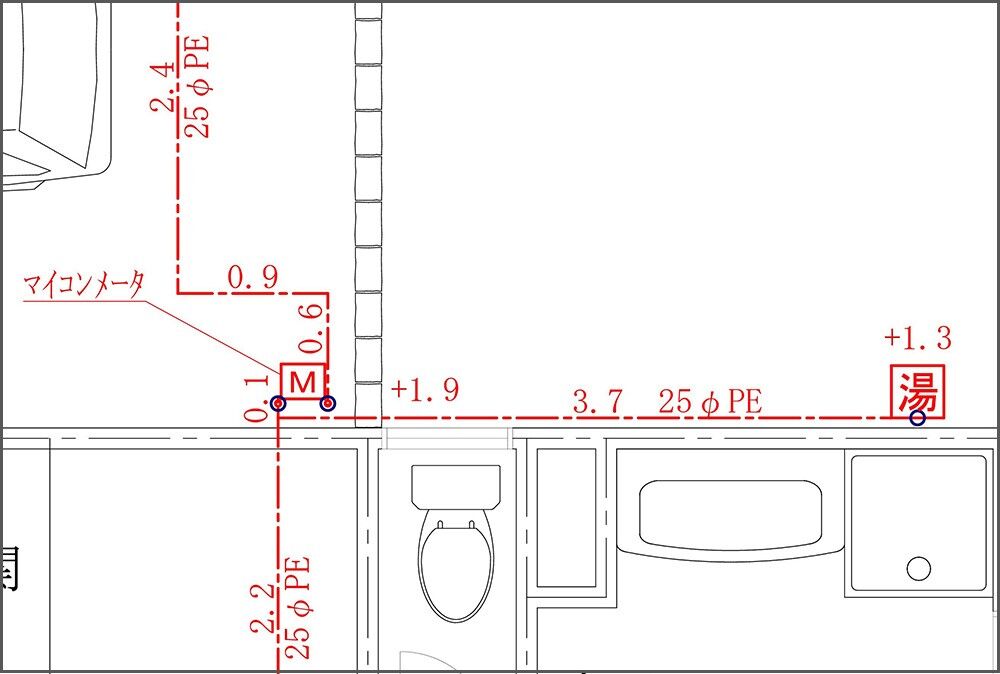

    平面図を元に立面図を自動作成!

    各市町村に合わせた表記文字・角度・器具で自動作成。従来の編集が大変だった立面図から劇的に進化しており、各種お助け機能満載で作業時間が大幅に短縮できます。



    また、多種多様な立面図や、配管の伸縮にも対応。

    配管やヘッダーサイズを伸縮すると関連する器具や分岐配管、さらには文字まで一緒に移動するのでラクラク調整!手前か奥かの自動認識があるので配管隠線位置もリアルタイムで処理されます。

    e_p5_1
  • STEP
    05

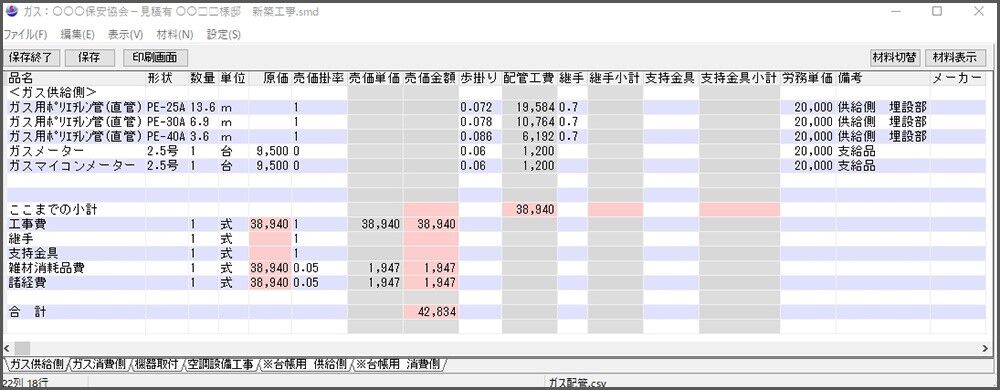

    材料も自動集計!

    会社毎の使用材料をボタン1つで簡単集計!施工延長や埋設深、口径、エルボチーズ角度にいたるまで、こだわりの材料集計が可能です。

    材料の追加や編集作業も簡単に行えます。集計された材料は、各ガス会社様や御社の仕様書に自動的に入力されます。
    ※ご要望によりカスタムも行います。

    e_p6_1
  • STEP
    06

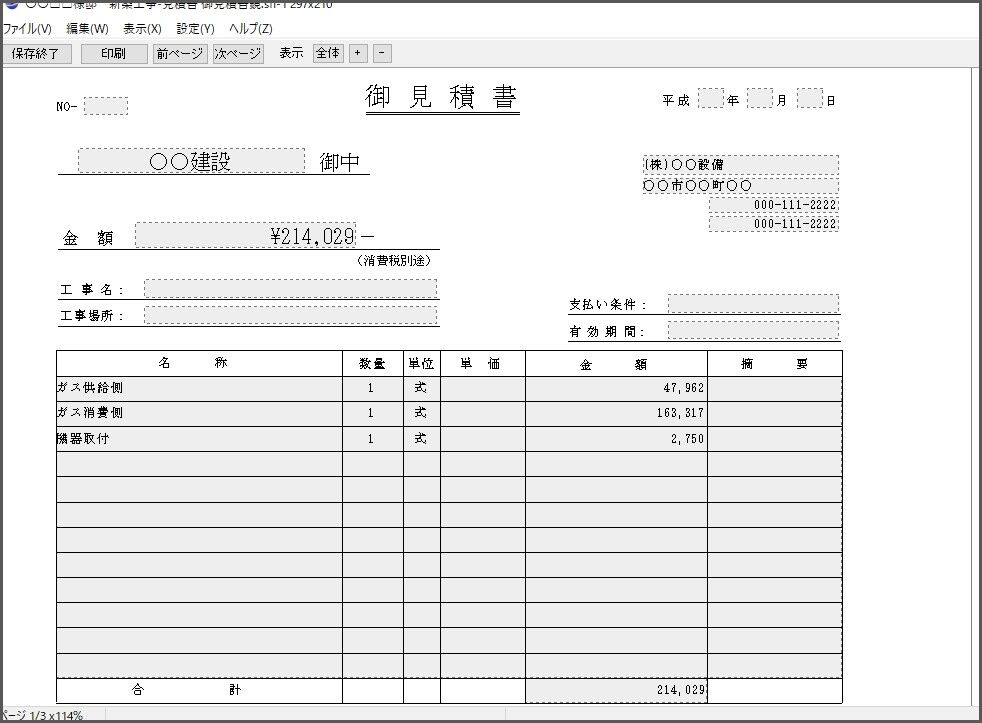

    図面からの自動集計ですばやく見積書を作成!
